Магнитные шламоотводители ГШМ



Целесообразность применения

Магнитные шламоотводители ГШМ применяют взамен штатных грязевиков, а так же при новом проектирование индивидуальных тепловых пунктов жилых домов, центральных тепловых пунктов и котельных.

Рассмотрим целесообразность такой замены. Грязевик работает только первые 2-3 дня после пуска тепловой системы. И то его функция ограничена очисткой тепловой системы от крупного строительного мусора после ремонтных работ и взвешенных частиц, если есть сетка на выходе воды. Все остальное время он бесполезен. Но в процессе эксплуатации системы происходит постоянные коррозионные процессы и процессы накипеобразования. Продукты коррозии (магнитный шлам) участвуют в формировании накипных отложений в трубах и поверхностях нагрева тепловой системы. Как следствие, за счет увеличения накипных и коррозионных отложений в течение отопительного сезона:

— значительно снижается КПД системы отопления и горячего водоснабжения.
—  в разы уменьшается ресурс работы котлов, теплообменников, насосов, запорной и регулирующей арматуры.
— постоянно возникает необходимость в аварийной остановке системы для осуществления очистки оборудования системы от отложений.
— снижается комфорт у потребителя из-за низкой теплоотдачи батарей отопления и постоянных аварийных остановок.
— потребляется значительно больше газа, а это перерасход финансовых средств, что получает прямое отражение в высоких тарифах на тепло.

Рисунок2  101

В итоге все заканчивается частой заменой насосов, трубопроводной арматуры и теплообменников, а так же самих трубопроводов тепловой системы:



Что же происходит в случае применения магнитных шламоотводителей ГШМ вместо штатных грязевиков?

Магнитный шлам размером частиц от 0,5 мкм  Магнитный шлам размером частиц от 0,5 мкм

1. Вода, проходя через магнитную систему ГШМ, резко замедляет свою скорость, что позволяет всем фракциям магнитного и парамагнитного шлама задерживаться на магнитах ГШМ (размер частиц от 0,5 мкм).

2. При циклическом использовании ГШМ происходит магнитная обработка воды и, в итоге, разрыхляются и вымываются старые отложения, как коррозионные, так и накипные,  до чистой трубы.

3. После очистки системы от отложений с помощью ГШМ на внутренних поверхностях образуется защитная оксидная пленка, препятствующая дальнейшему образованию новых отложений, как коррозионных, так и накипных.

Таким образом, конструктивно магнитный шламоотводитель ГШМ включает в себя:
— магнитный фильтр (задерживает на своих магнитах магнитный шлам);

Рисунок8  Рисунок7
— устройство магнитной обработки воды (при прохождении воды через шламоотводитель создается ряд разнополюсных зон с высокой напряженностью магнитного поля. В этом случае видоизменяется кристаллическая решетка растворенных в воде солей кальция и магния);

Рисунок1Рисунок3
— грязевик (наличие шламовой камеры, где оседают крупные частицы);
— сетчатый (осадочный) фильтр (задерживает на сетке взвешенные частицы шлама).

В итоге применение магнитных шламоотводителей ГШМ позволяет полностью очистить систему от отложений и  эксплуатировать ее с максимальным КПД.

Магнитные шламоотводители типа ГШМ применяются в водооборотных циклах, тепловых сетях для очистки котлов, теплообменников, трубопроводов, радиаторов отопления от старых отложений и защиты оборудования от образования новых отложений. Опыт эксплуатации магнитных грязевиков-шламоотводителей ГШМ в Украине более 15 лет, Европе более 25 лет, позволяет утверждать о высокой эффективности и надежности магнитных фильтров.

Устройство магнитных шламоотводителей типа ГШМ:

• Магнитный шламоотводитель ГШМ объединяет в себе грязевик, магнитный фильтр, устройство магнитной обработки воды и осадочный (сетчатый) фильтр.
Магнитный шламоотводитель ГШМ задерживает на своих магнитах магнитный и парамагнитный (частички накипи с коррозионными включениями) шлам размером частиц от 0,5 мкм. Это единственный в мире механический фильтр, который имеет такую высокую степень очистки.
• Магнитный шламоотводитель ГШМ обеспечивает магнитную обработку воду в системе, что позволяет вымывать старые отложения до чистой трубы и предотвращать появление новых.
• Магнитные шламоотводители ГШМ надежны, просты в эксплуатации, не требуют затрат электроэнергии и реагентов, безопасны в экологическом отношении.

Исполнение магнитных шламоотводителей ГШМ:

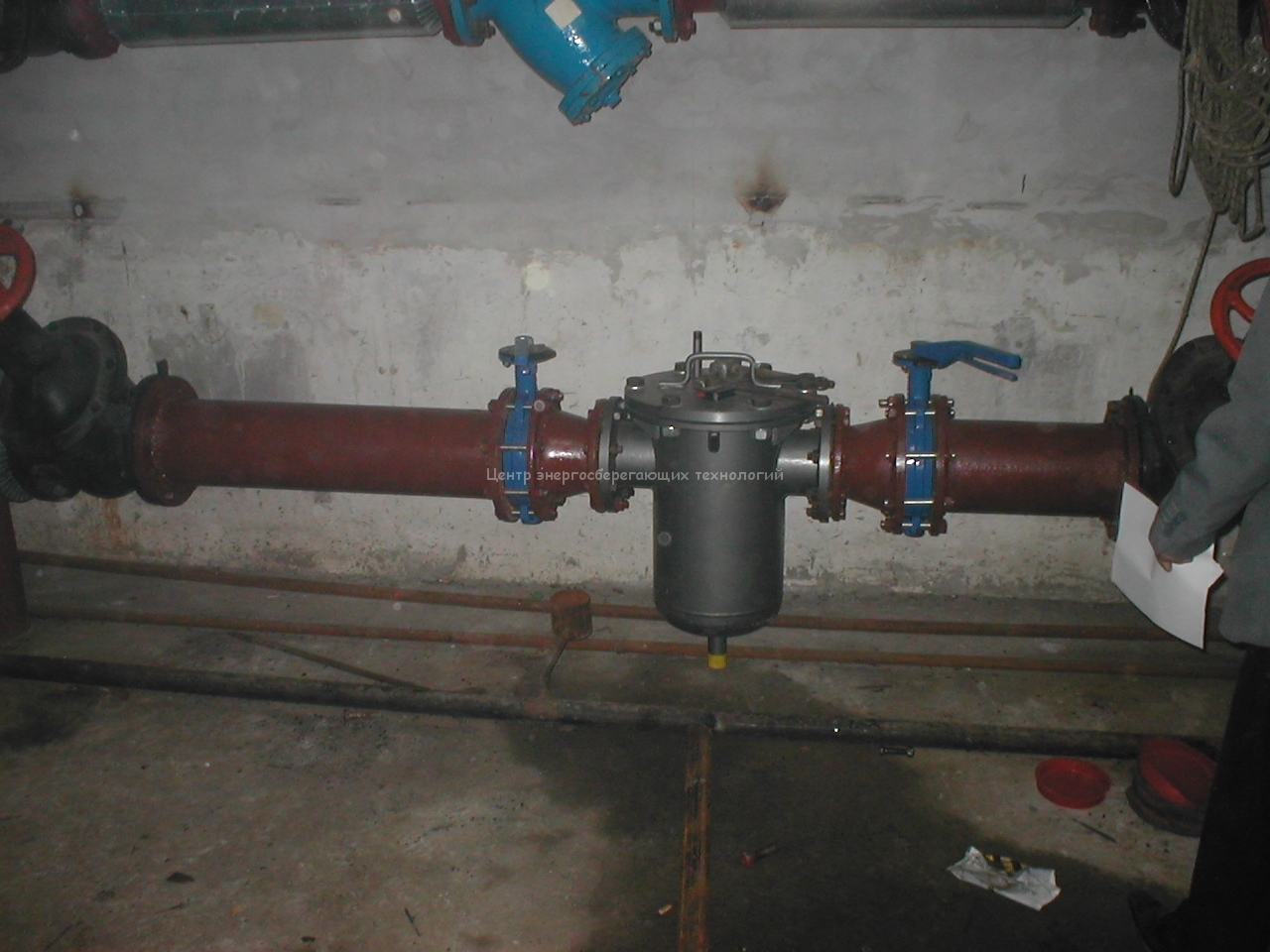

1. Объектные магнитные шламоотводители ГШМ типа OISm производительностью 0,5-265 м3/час.

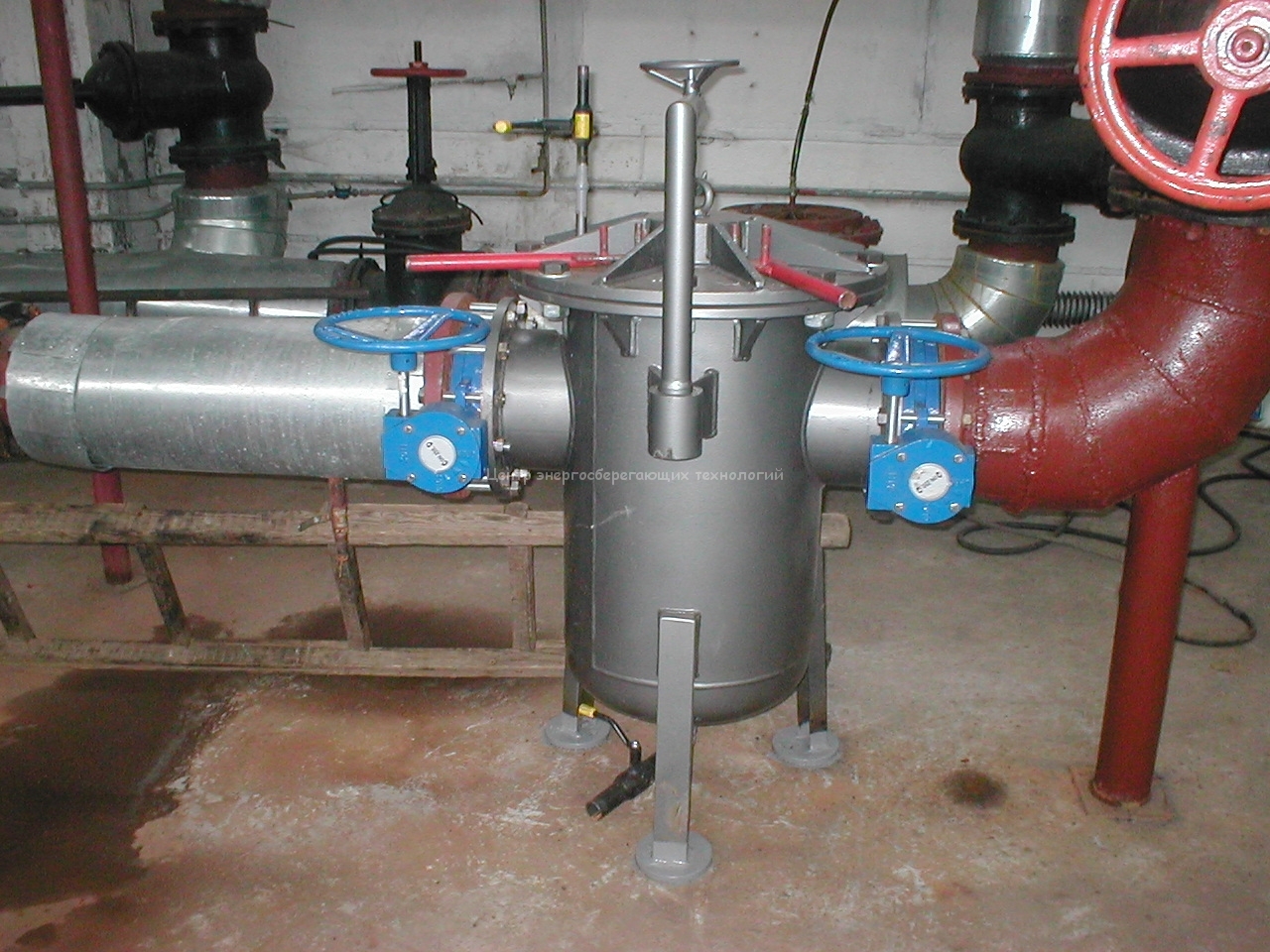

2. Сетевые магнитные шламоотводители ГШМ типа MOS производительностью 20-7700 м3/час.

В виде дополнительной опции предлагается:

  •  устройство подъема крышки корпуса;
  •  устройство промывки магнитной системы и сетки ГШМ.

Это позволяет осуществлять:

  • подъем крышки корпуса с отводом сторону;
  • промывку ГШМ без разборки, что значительно уменьшает время и трудоемкость обслуживания.

Серийное производство магнитных шламоотводителей ГШМ.

Данное оборудование является серийным, произведено на основании разработанной ПКД в полном соответствии с ТУ и требованиями нормативной документации Украины.

Изготовление магнитных шламоотводителей ГШМ под заказ.

Предприятие по требованию Заказчика осуществляет проектирование, поставку, монтаж (шеф-монтаж) и пуско-наладку заказных магнитных шламоотводителей ГШМ с учетом особенностей габаритов ранее установленных грязевиков, что позволяет значительно минимизировать стоимость реконструкции.
